CR回路モデルの時間応答の確認

目次[非表示]

• 1.はじめに
• 2.CR回路モデル
  • 2.1.EXCELファイルのダウンロード
• 3.時間応答の確認
• 4.一次遅れ系

はじめに

状態方程式から離散化した逐次式へ で求めた離散化した逐次式

を用いてCR回路の時間応答の確認（シミュレーション）をしていきます。

CR回路モデル

入力：印加電圧 $V_{b}$
出力：キャパシタの電圧 $V_{c}$   とすると
$$V_{b}=IR+V_{c} \hspace{1cm} I=C\frac{dV_{c}}{dt}$$ より、状態方程式は
$$\frac{d}{dt}V_{c}=-\frac{1}{CR}V_{c}+\frac{1}{CR}V_{b}$$

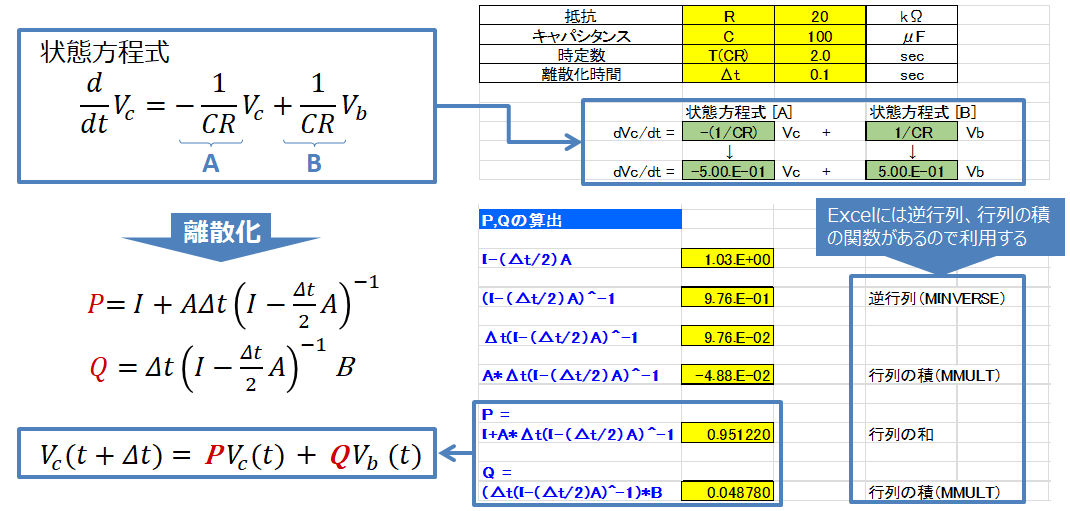

離散化した逐次式 $$x(t+Δt)=Px(t)+Qu(t)$$ のPとQは、下に示しているようにExcelの表計算シートで計算できます。また、状態方程式を離散化した逐次式にすることによりExcelでのシミュレーションが容易になります。

EXCELファイルのダウンロード

こちらのリンク→ CR回路モデル からExcelファイルをダウンロードできます。

状態方程式のシートでは、上記のように離散化した逐次式のPとQを計算しています。
CR回路モデルでは、AとBは行列ではないですが、Excelでの計算は1×1の行列として扱い、逆行列(MINVERSE)や行列の積(MMULT)といった関数を使っています。

時間応答の確認

Excelのシミュレーションのシートでは、状態方程式のシートで計算したPとQを使い、下に示すように逐次式 $$x(t+Δt)=Px(t)+Qu(t)$$ によって時間応答を計算しています。Excelの1行が離散時間Δtです。

上部のスライドボリュームで抵抗値Rや静電容量Cを変更すると時間応答の変化を確認することができます。

一次遅れ系

CR回路モデルは一次遅れ系と呼ばれます。一次遅れ系は使う機会が多いのでここで説明しておきます。

一次遅れ系は入力に対して遅れて追従するシステムで、状態方程式は次の式になります。
$$\frac{d}{d t} x=-\frac{1}{T} x+\frac{1}{T} u \hspace{2cm} (A=-\frac{1}{T} \hspace{0.5cm} B=\frac{1}{T})$$  Tは時定数と呼ばれ、ステップ入力の場合、T秒後の時間応答が63.2%になります。
逐次式では
$$x(t+Δt)=Px(t)+Qu(t)$$ $$P=e^{A \Delta t}=e^{-\frac{\Delta t}{T}}$$ $$Q=A^{-1}\left(e^{A \Delta t}-I\right) B=1-e^{-\frac{\Delta t}{T}}$$
一次遅れでは、AΔt が行列ではないため、Pade近似 を使わなくてもPとQを計算できてしまいます。ここで $$e^{-\frac{\Delta t}{T}}=\alpha$$ とおくと逐次式は
$$x(k+1)=\alpha x(k)+(1-\alpha) u(k)$$ 時定数2secで離散時間100msの場合
$$\alpha=e^{-\frac{\Delta t}{T}}=e^{-\frac{0.1}{2.0}}=0.951229 \ldots$$
一次遅れ系の逐次式は利用機会が多いため覚えておくと便利です。

最後までお読みいただき、ありがとうございました。
次は、状態方程式のAとBが行列になる簡易的な車両の走行モデルで時間応答を確認します。
→車両走行モデルの時間応答の確認
